Biến tần lưu trữ năng lượng dòng S6-EH1P(12-16)K03-NV-YD-L được thiết kế cho các hệ thống lưu trữ năng lượng PV dân dụng lớn.
Hỗ trợ dòng điện đầu vào MPPT lên tới 40A và chứa các tấm pin mặt trời 182mm/210mm, nó cung cấp một hệ thống quản lý pin tích hợp hoạt động trơn tru với pin của bạn.
Ngoài ra,dòng biến tần này còn cho phép hoạt động song song, tạo thành hệ thống một pha hoặc ba pha với công suất tối đa 160kW.
Khả năng tương thích ghép nối AC cho phép bạn trang bị thêm cho hệ thống năng lượng mặt trời hiện có của mình.
Với dòng điện sạc và xả tối đa 350A, bạn có thể mong đợi có nhận thêm được mật độ năng lượng, độ sự thông minh và độ tin cậy cao hơn,
khiến sản phẩm này trở thành lựa chọn hàng đầu cho hệ thống lưu trữ năng lượng PV dân dụng quy mô lớn.
Đặc trưng của biến tần Solis lưu trữ năng lượng S6 EH1P12K03 NV YD L:
Những đặc trưng cơ bản
- Khả năng quá tải 200% trong 10 giây
- Nhiều biến tần có thể hoạt động cùng nhau để tạo thành lưới điện siêu nhỏ
- Thời gian chuyển đổi tự động là <4ms, cung cấp sự chuyển tiếp liền mạch từ lưới được kết nối sang dự phòng
- Đảm bảo nguồn điện ổn định tuyệt vời, giữ cho tải không bị ảnh hưởng bởi sự biến động của nguồn điện lưới hoặc máy phát điện yếu
- Tương thích với máy phát điện, kéo dài thời gian dự phòng khi mất điện lưới
- Hỗ trợ cổng dự phòng kép để kiểm soát thông minh các tải quan trọng và không quan trọng
- Hỗ trợ dòng điện đầu vào tối đa 20 A, lý tưởng cho tất cả các tấm pin PV công suất cao từ bất kỳ thương hiệu nào
- Phía DC của pin có thể xử lý dòng sạc/xả tối đa lên tới 290A, cho phép pin lưu trữ nhiều năng lượng dư thừa do hệ thống PV tạo ra
Thông số kỹ thuật của Inverter Hybrid Solis S6-EH1P12K03-NV-YD-L:
TÊN MODEL |
S6 EH1P12K03 NV YD L |
| Đầu vào DC (pin quang điện) | |
| Kích thước mảng PV tối đa được đề xuất | 24kW |
| Công suất đầu vào PV tối đa có thể sử dụng | 19,2kW |
| Điện áp đầu vào tối đa | 550V |
| Điện áp định mức | 380V |
| Điện áp khởi động | 100V |
| Dải điện áp MPPT | 80-520V |
| Dòng điện đầu vào tối đa | 40A / 40A / 40A |
| Dòng điện ngắn mạch tối đa | 50A / 50A / 50A |
| Số lượng MPPT/số chuỗi đầu vào tối đa | 3/6 |
| Ghim | |
| Loại pin | Pin Li-ion/ acquy lead acid |
| Dải diện áp pin | 40-60V |
| Công suất sạc/xả tối đa | 12kW |
| Truyền thông | CAN/RS485 |
| Đầu ra AC ( Phía lưới) | |
| Công suất đầu ra định mức | 12kW |
| Pha vận hành | Trái/Phải/Dưới |
| Điện áp lưới định mức | 220V / 230V |
| Tần số lưới định mức | 50Hz / 60Hz |
| Dòng điện đầu ra lưới điện định mức | 54,5A / 52,2A |
| Hệ số công suất | >0,99 (0,8 dẫn đầu – 0,8 tụt hậu) |
| Tổng độ méo sóng hài | <3% |
| Đầu vào AC (Phía dưới) | |
| Dải điện áp đầu vào | 187-253 V |
| Dòng điện đầu vào tối đa | 81,8A / 78,3A |
| Dải tần số | 45-55Hz/55-65Hz |
| Máy phát điện đầu vào | |
| Công suất đầu vào tối đa | 12kW |
| Dòng điện đầu vào tối đa | 54,5A / 52,2A |
| Tần số đầu vào định mức | 50Hz / 60Hz |
| Đầu ra AC ( ngõ dự phòng) | |
| Công suất đầu ra định mức | 12kW |
| Công suất biểu kiến đầu ra tối đa | 2 lần công suất định mức, 10 giây |
| Thời gian chuyển đổi dự phòng | <4 giây |
| Điện áp đầu ra định mức | Có/Không có/PE, 220V / 230V |
| Tần số định mức | 50Hz / 60Hz |
| Dòng điện đầu ra định mức | 54,5A / 52,2A |
| Độ méo sóng hài điện áp (tải tuyến tính) | <3% |
| Hiệu suất | |
| Hiệu suất tối đa | 97,6% |
| Hiệu suất Châu Âu | 97,2% |
| BAT được sạc bằng Hiệu suất tối đa PV | > 94,9% |
| BAT được sạc/xả đến Hiệu suất tối đa AC | > 94,33%/93,51% |
| Bảo vệ | |
| Bảo vệ chống sét | Có |
| Giám sát lỗi nối đất | Có (chỉ dành cho PV) |
| Bảo vệ ngược cực DC | Có |
| Tích hợp AFCI 2.0 | Tùy chọn |
| Lớp bảo vệ / Loại quá điện áp | I / II(PV và BAT), III (MAINS và BACKUP và GEN) |
| Thông số chung | |
| Kích thước (Rộng*Cao*Sâu) | 464*763*282mm |
| Trọng lượng | 48,5kg |
| Cấu trúc liên kết | Không biến áp |
| Dải nhiệt độ môi trường vận hành | -25 ~ +60°C |
| Bảo vệ xâm nhập | IP66 |

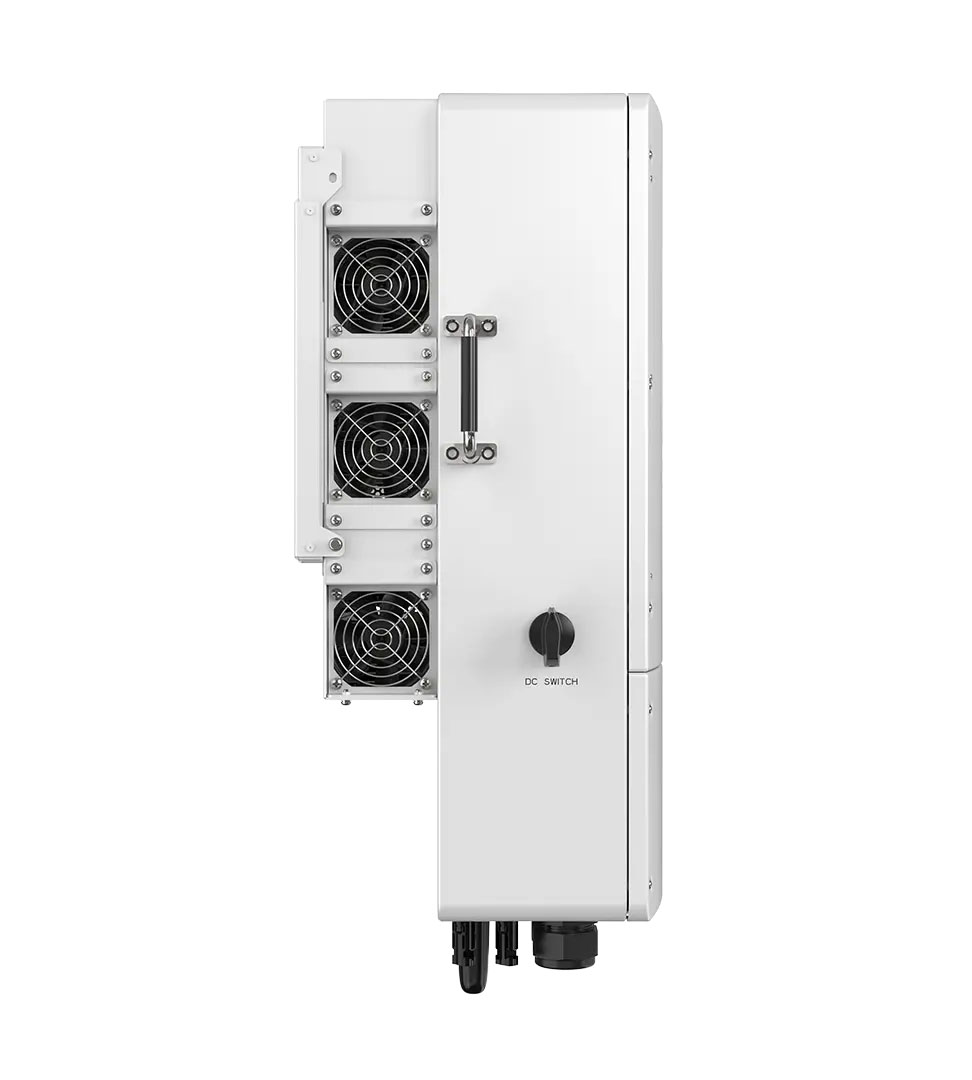

| Cách thức làm mát | Quạt làm mát dự phòng thông minh |
| Độ cao so với mực nước biển tối đa để hoạt động | 4000 mét |
| Tiêu chuẩn kết nối lưới điện | NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530 |
| Tiêu chuẩn an toàn/EMC | IEC/EN 62109-1/-2, EN 61000-6-2/-3 |
| Đặc trưng | |

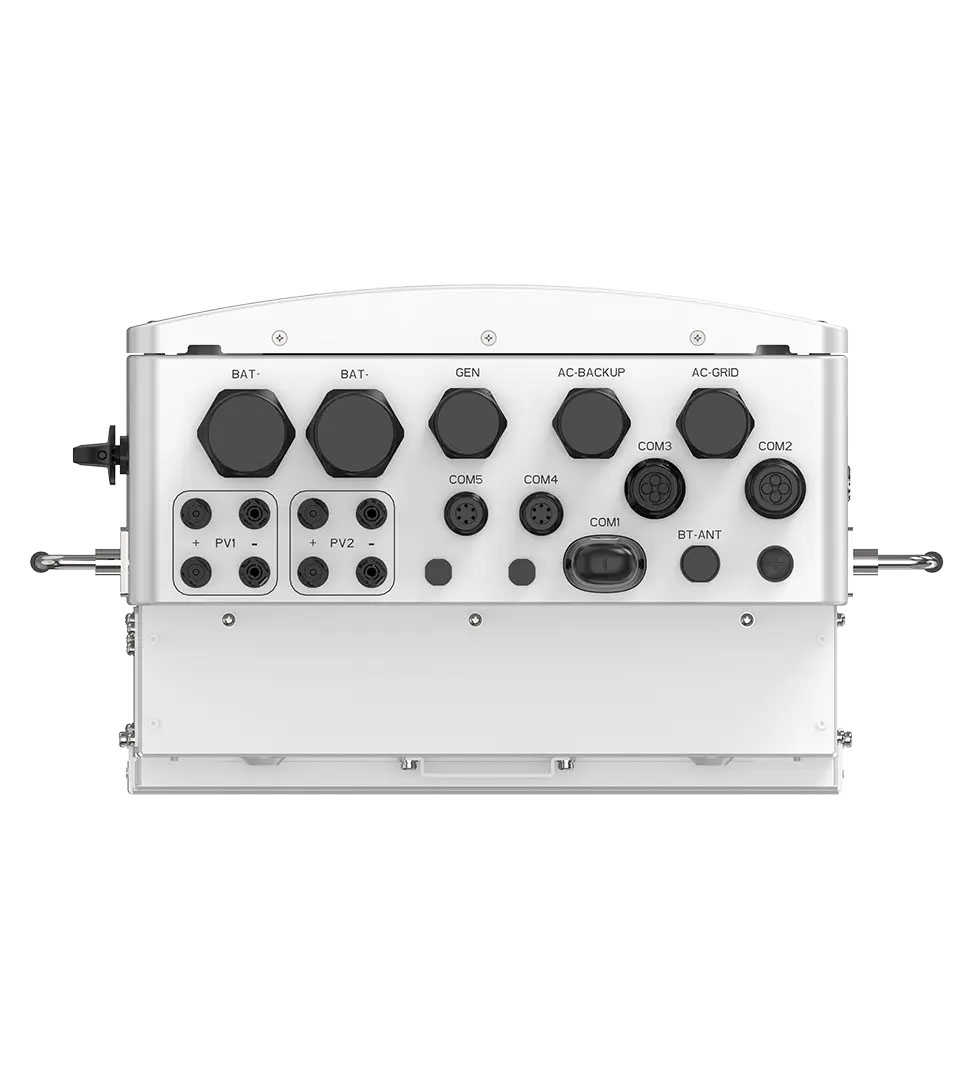

| Kết nối DC | Phích cắm MC4 (cổng PV) / Cầu đấu dây (cổng BAT) |
| Kết nối AC | Cầu đấu dây |

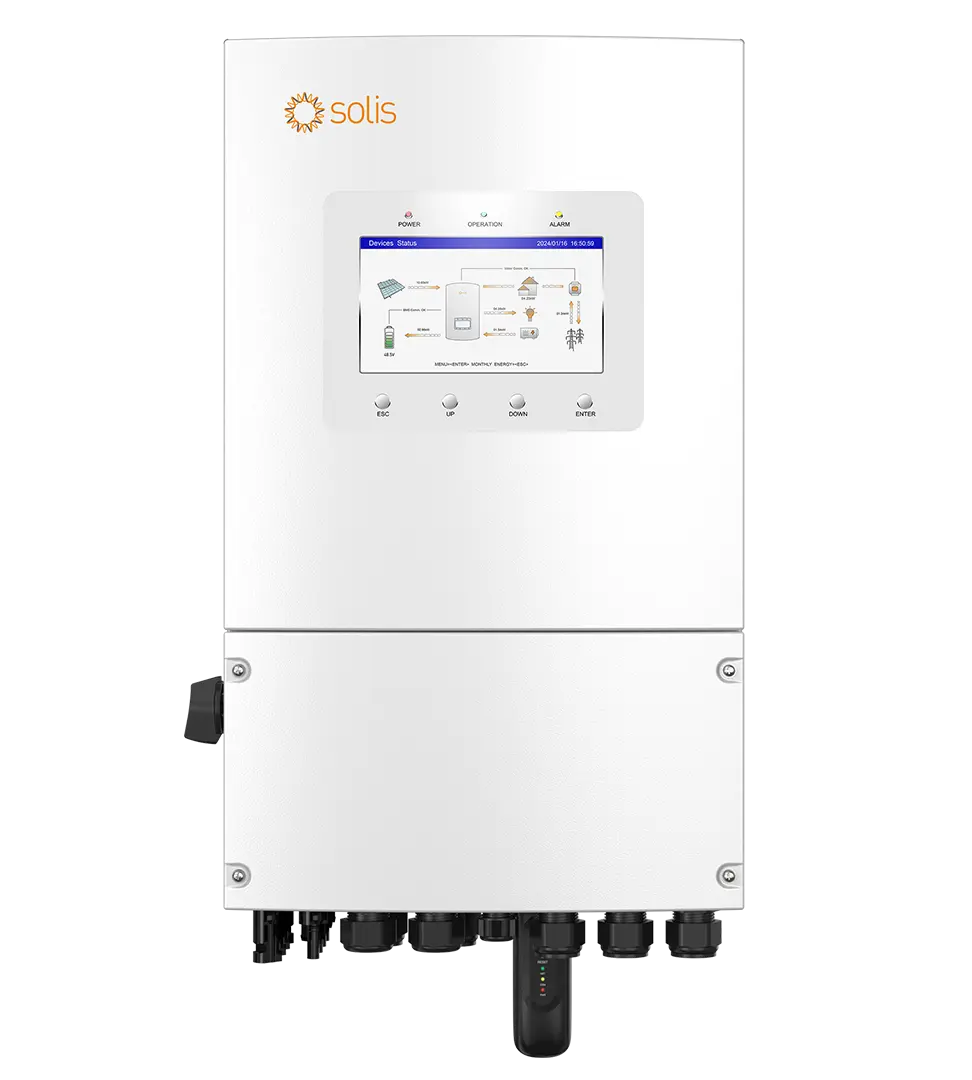

| Hiển thị | LCD + Blue Tooth + ỨNG DỤNG |
| Truyền thông | RS485, Tùy chọn: Cellular, Wi-Fi, LAN |
