Biến tần lưu trữ ba pha dòng S6-EH3P(8-15)K02-NV-YD-L phù hợp cho các hệ thống lưu trữ năng lượng PV dân dụng lớn có điện áp pin thấp (48V). Các sản phẩm tương thích với các tấm PV công suất cao và phù hợp với nhiều loại pin lithium và axit chì của nhiều thương hiệu. Ngoài ra, sản phẩm còn có nhiều tính năng, bao gồm máy phát điện tương thích, chuyển mạch cấp UPS, nối mạng ghép nối hệ thống PV nối lưới, hỗ trợ tải không cân bằng ba pha và tải nửa sóng, v.v. giúp các hộ gia đình dễ dàng đạt được nhu cầu năng lượng không phát thải khí carbon.
Đặc trưng của biến tần Solis lưu trữ năng lượng S6-EH3P8K02-NV-YD-L:
- Khả năng quá tải 200% trong 10 giây
- Tương thích với máy phát điện, kéo dài thời gian dự phòng khi mất điện lưới
- Hỗ trợ cổng dự phòng kép để kiểm soát thông minh các tải quan trọng và không quan trọng
- Đảm bảo nguồn điện ổn định tuyệt vời, giữ cho tải không bị ảnh hưởng bởi sự biến động của nguồn điện lưới hoặc máy phát điện yếu
- Hỗ trợ tải không cân bằng và nửa sóng trên cả lưới điện và cổng dự phòng
- Nhiều biến tần có thể hoạt động cùng nhau để tạo thành lưới điện siêu nhỏ
- Hỗ trợ dòng điện đầu vào tối đa 20 A, lý tưởng cho tất cả các tấm pin PV công suất cao từ bất kỳ thương hiệu nào
- Phía DC của pin có thể xử lý dòng sạc/xả tối đa lên tới 290A, cho phép pin lưu trữ nhiều năng lượng dư thừa do hệ thống PV tạo ra.
Thông số kỹ thuật của Inverter Hybrid Solis S6-EH3P8K02-NV-YD-L:
| TÊN MODEL | S6-EH3P8K02-NV-YD-L |
| Đầu vào DC (pin quang điện) | |
| Công suất đầu vào PV tối đa có thể sử dụng | 12.8 kW |
| Điện áp đầu vào tối đa | 1000 V |
| Điện áp định mức | 550 V |
| Điện áp khởi động | 160 V |
| Dải điện áp MPPT | 200-850 V |
| Dòng điện đầu vào tối đa | 20 A / 40 A |
| Dòng điện ngắn mạch tối đa | 30 A / 50 A |
| Số lượng MPPT/số chuỗi đầu vào tối đa | 2/3 |
| Pin | |
| Loại pin | Pin Li-ion/ acquy lead acid |
| Dải diện áp pin | 40-60 V |
| Dòng điện sạc/xả tối đa | 180 A |
| Truyền thông | CAN/RS485 |
| Đầu ra AC ( Phía lưới) | |
| Công suất đầu ra định mức | 8 kW |
| Công suất biểu kiến đầu ra tối đa | 8 kVA |
| Pha vận hành | 3/N/PE |
| Điện áp lưới định mức | 380 V / 400 V |
| Tần số lưới định mức | 50 Hz / 60 Hz |
| Dòng điện đầu ra lưới điện định mức | 12.2 A / 11.5 A |
| Dòng điện đầu ra tối đa | 12.2 A / 11.5 A |
| Hệ số công suất | >0.99 (-0.8 -> + 0.8) |
| Tổng độ méo sóng hài | <3% |
| Đầu vào AC (Phía dưới) | |
| Dải điện áp đầu vào | 323-460 V |
| Dòng điện đầu vào tối đa | 18.3 A / 17.3 A |
| Dải tần số | 45-55 Hz / 55-65 Hz |
| Máy phát điện đầu vào | |
| Công suất đầu vào tối đa | 8 kW |
| Dòng điện đầu vào tối đa | 12.2 A |
| Điện áp đầu vào định mức | 3/N/PE, 380 V / 400 V |
| Tần số đầu vào định mức | 50 Hz / 60 Hz |
| Đầu ra AC ( ngõ dự phòng) | |
| Công suất đầu ra định mức | 8 kW |
| Công suất biểu kiến đầu ra tối đa | 2 lần công suất định mức, 10 giây |
| Thời gian chuyển đổi dự phòng | <10 ms |
| Điện áp đầu ra định mức | 3/N/PE, 380 V / 400 V |
| Tần số định mức | 50 Hz / 60 Hz |
| Dòng điện đầu ra định mức | 12.2 A / 11.5 A |
| Dòng điện đầu ra liên tục tối đa | 12.2 A |
| Dòng điện AC đi qua liên tục tối đa | 50 A |
| Độ méo sóng hài điện áp (tải tuyến tính) | <3% |
| Hiệu suất | |
| Hiệu suất tối đa | 97.6% |
| Hiệu suất Châu Âu | 97.0% |
| Bảo vệ | |
| Bảo vệ chống đảo | Có |
| Bảo vệ quá dòng đầu ra | Có |
| Bảo vệ ngắn mạch | Có |
| Bảo vệ ngược cực DC | Có |
| Bảo vệ chống sét | Có |
| Thông số chung | |
| Kích thước (Rộng*Cao*Sâu) | 430*660*295 mm |
| Trọng lượng | 42 kg |
| Cấu trúc liên kết | Không cách điện |
| Dải nhiệt độ môi trường vận hành | -40 ~ +60°C |
| Bảo vệ xâm nhập | IP66 |
| Cách thức làm mát | Quạt làm mát dự phòng thông minh |
| Độ cao so với mực nước biển tối đa để hoạt động | 4000 m |
| Tiêu chuẩn kết nối lưới điện | NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, SriLanka, EN 50438L, Vietnam, PEA\MEA |
| Tiêu chuẩn an toàn/EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3 |
| Đặc trưng | |

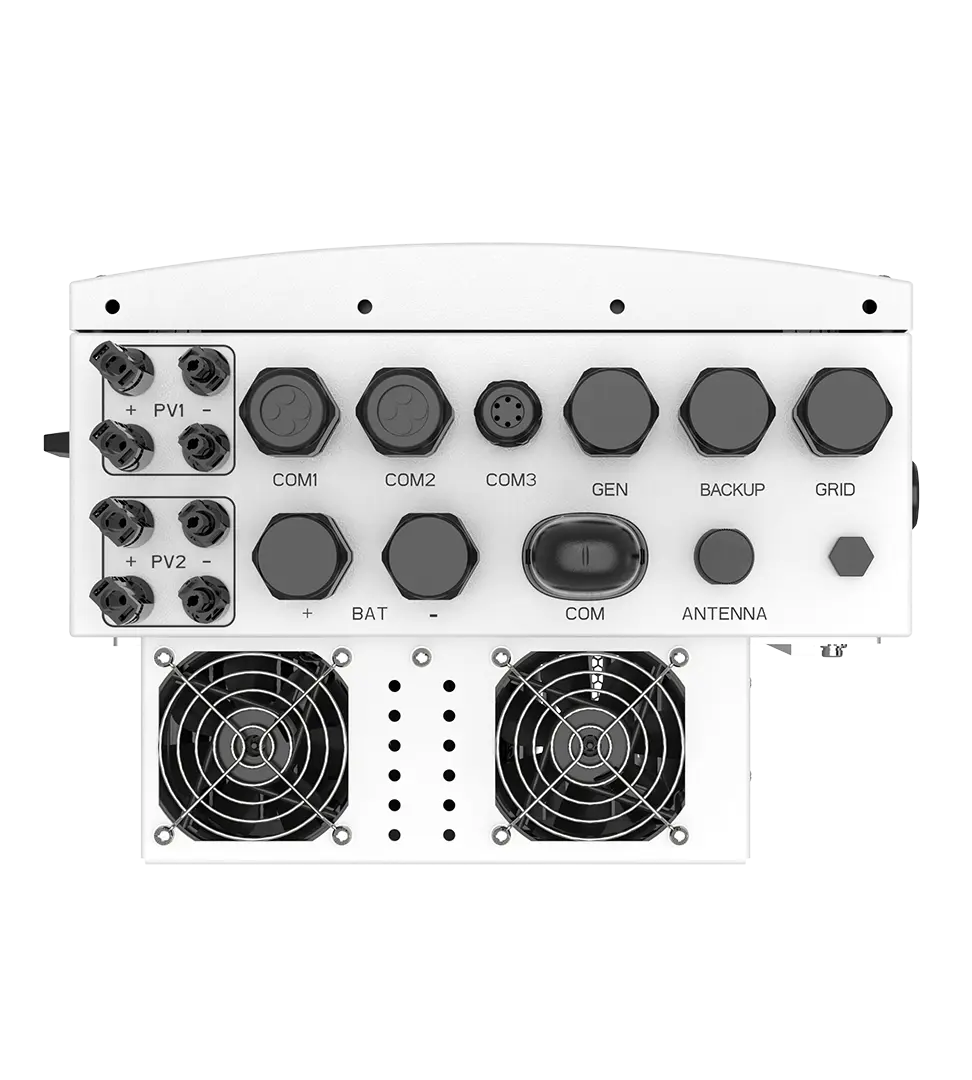

| Kết nối DC | Jack cắm kết nối nhanh MC4 (Quang Điện) & Thiết bị đầu cuối trục vít (Pin) |
| Kết nối AC | Thiết bị đầu cuối trục vít |
| Hiển thị | LCD + Blue Tooth + APP |
| Truyền thông | CAN, RS485, Ethernet, Tùy chọn: Wi-Fi, Cellular, LAN |
